GAMME FJ DYNAMICS · SCANNER LIDAR HYBRIDE

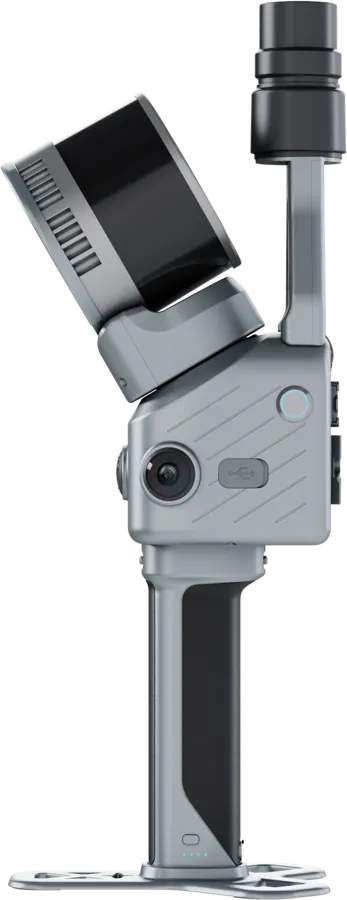

FJD Trion T1
Le premier scanner LiDAR hybride mobile et stationnaire de FJ Dynamics. Parcourez tout le site en mode mobile, puis posez-le sur trépied là où la précision compte : 4 mm à 10 m. Un seul appareil pour tout le projet.
Un scanner pour tout le projet
Efficacité ou précision : plus besoin de choisir. Couvrez de grands sites en mode mobile, puis passez en mode terrestre pour les zones critiques. Les deux relevés se traitent séparément ou se fusionnent en un seul nuage de points.
COUVRIR LE SITE

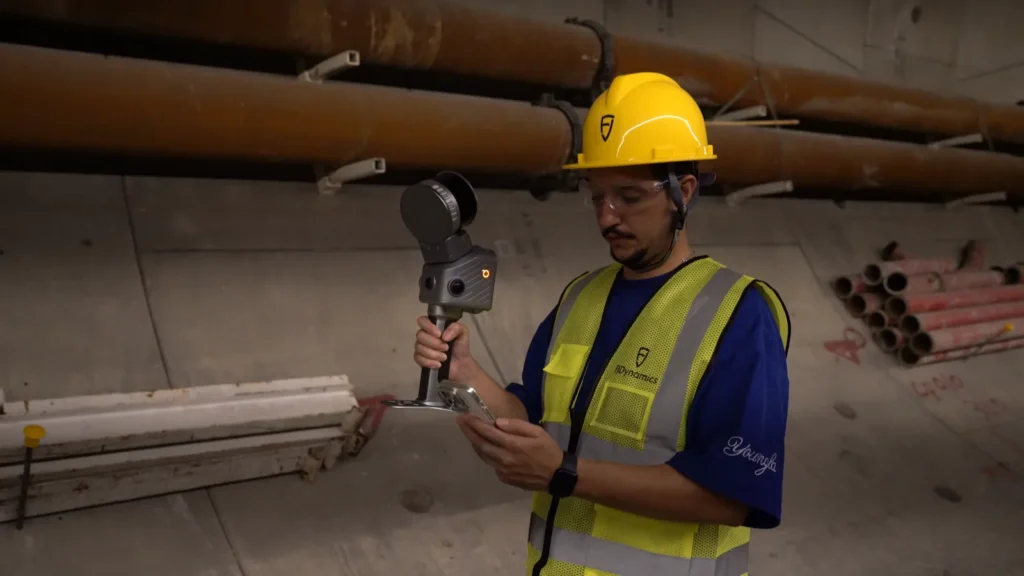

Mode mobile
• Précision relative ≤ 1 cm
• Portée de 0,5 à 120 m
• À la main, sur véhicule ou sur drone
• Sessions de scan jusqu'à 1 heure
AFFINER CE QUI COMPTE

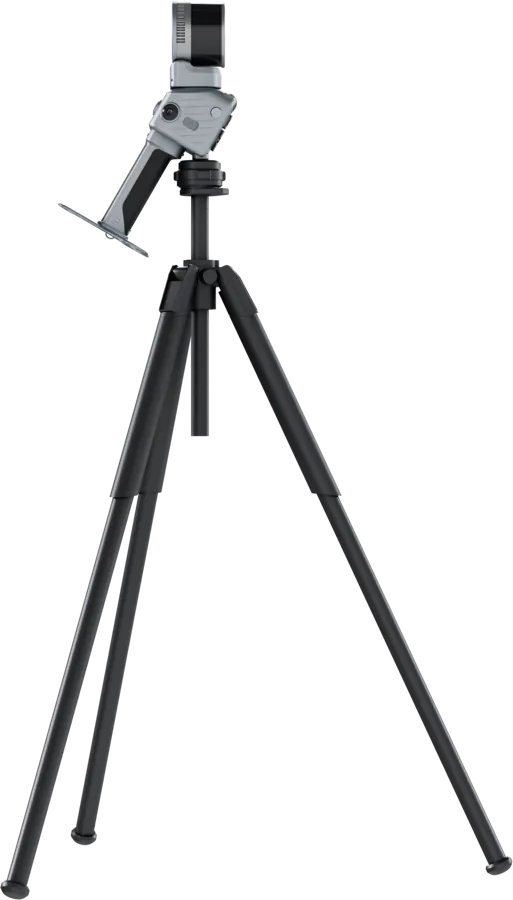

Mode terrestre
• Précision relative de 4 mm à 10 m et 8 mm à 30 m
• Portée de 0,5 à 60 m
• Station en 30 s, ou 2 min en haute densité
• Idéal là où le SLAM mobile est moins fiable
Intégré par conception
LiDAR 640 000 pts/s
Champ de vision 360° × 270°, laser classe 1 (905 nm) sans danger pour les yeux.
RTK intégré
Multi-constellation, 8 mm + 1 ppm en horizontal, mode PPK pour le post-traitement.
4 caméras
Trois caméras d'imagerie 48 MP pour les panoramas 360° et une caméra de vision 1080p.
1,65 kg, modulaire
Unité légère à transporter et à reconfigurer, avec un support pour accessoires.
MODE MOBILE
Le mode mobile pose la charpente du relevé

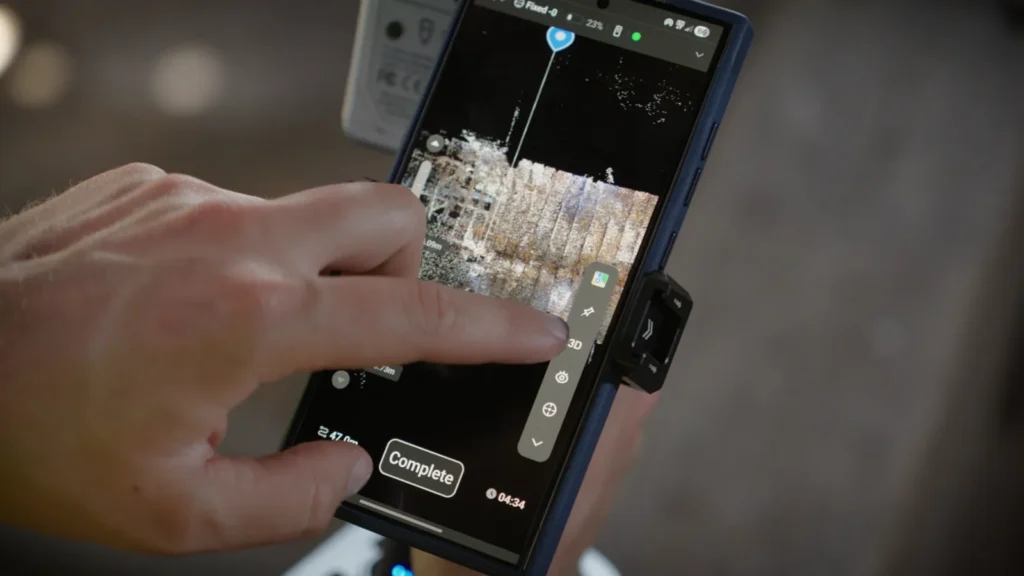

Voyez votre couverture
Nuage de points colorisé en temps réel, en 2D ou en 3D : repérez les zones manquantes avant de quitter le site.
Scannez plus longtemps
Sessions continues jusqu'à 1 heure pour couvrir de grandes surfaces d'une traite.
Reprenez où vous en étiez
Relevez par étapes : recalez une zone déjà scannée et le logiciel fusionne les données, sans assemblage manuel.

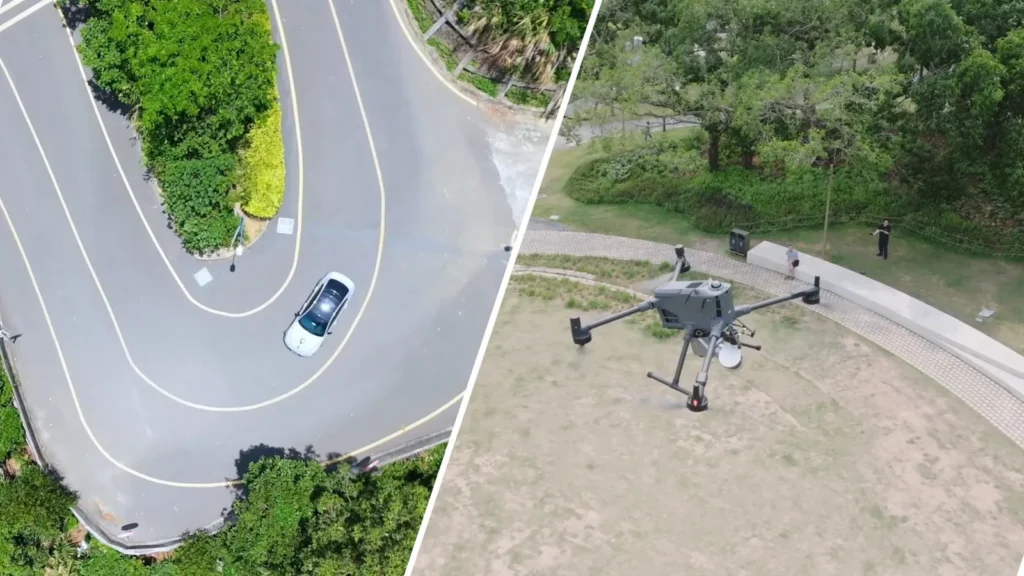

Du sol aux airs
À la main, sur véhicule ou sur drone, pour couvrir routes, infrastructures, forêts et grands sites.

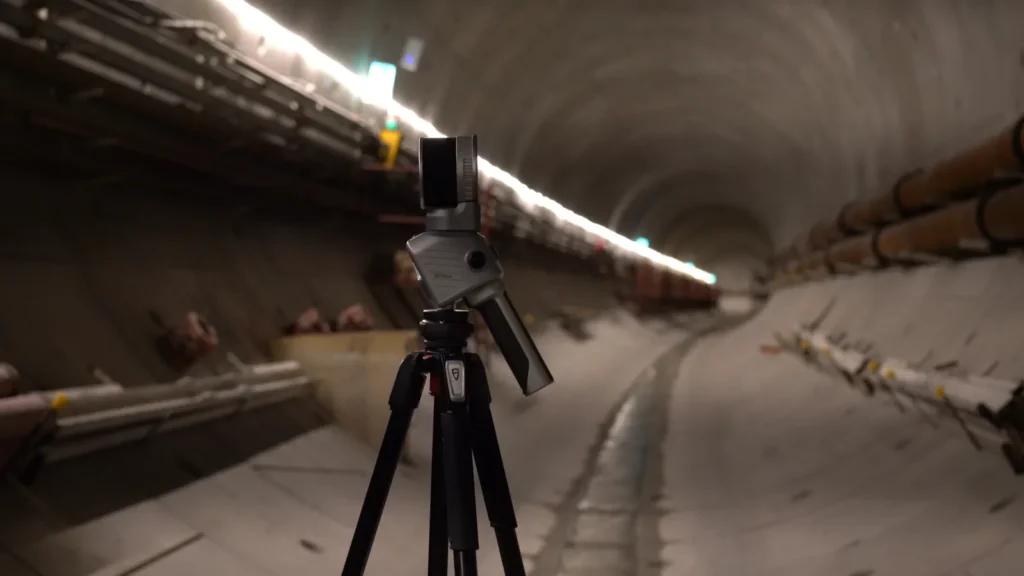

MODE TERRESTRE
Le mode terrestre apporte le détail
Choisissez entre vitesse et densité à chaque station, avec la même précision nominale.
30 s
Station la plus rapide
2 min
Haute densité
4 mm
Précision à 10 m

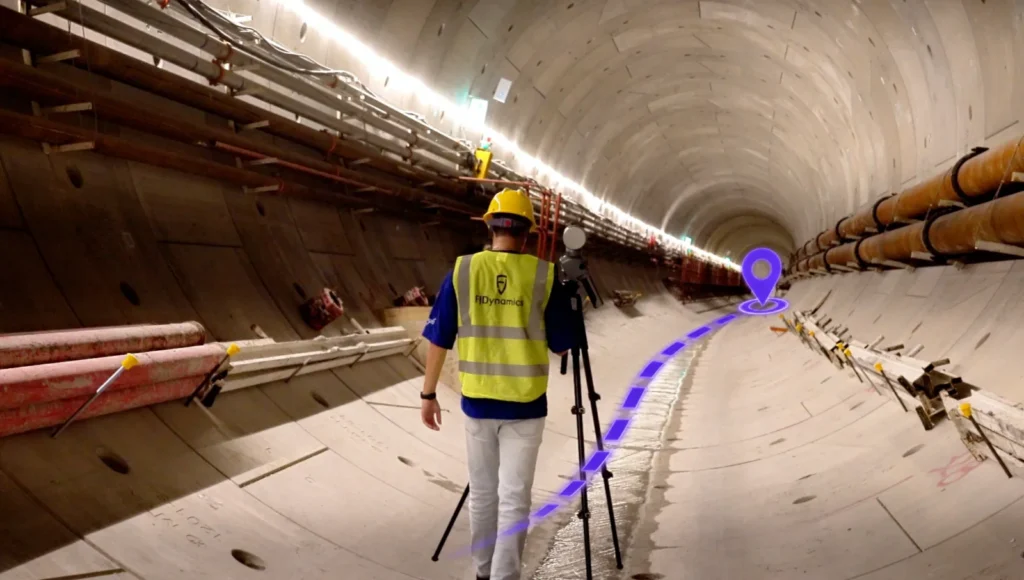

Chaque station reliée
Le SLAM multi-capteurs enregistre la position relative des stations pendant vos déplacements, pour un recalage plus rapide au traitement.
Le site, pas seulement le scan
Trois caméras 48 MP produisent des panoramas 360° et des nuages de points richement colorisés.
Des résultats adaptés à chaque besoin
Traitez les relevés mobiles et terrestres séparément, ou fusionnez-les en un seul nuage de points, selon que le projet demande une couverture globale, du détail local précis, ou les deux.
Couvrir et relire tout le site
Nuage mobile — idéal pour la vue d'ensemble et la documentation du site.
Inspecter et mesurer les zones critiques
Nuage terrestre — idéal pour le détail local et les mesures de précision.
Réunir couverture et détail
Nuage fusionné — idéal pour la revue complète et la livraison du projet.
FJD Trion Model
Traitement professionnel : nuages de points, maillage, 3DGS, CAO/BIM, coupes, analyse forestière.
FJD Trion Model Web
Accès, partage et livraison dans le cloud pour collaborer entre plusieurs sites. Prochainement : envoi des données depuis le mobile et traitement cloud en un geste.
Fiche technique du FJD Trion T1
Précision relative
Mobile ≤ 1 cm · terrestre 4 mm à 10 m, 8 mm à 30 m
Portée
Mobile 0,5–120 m · terrestre 0,5–60 m · 120 m à 80 %, 80 m à 10 % de réflectivité
LiDAR
640 000 points/s · 360° × 270° · classe 1, 905 nm
Caméras d'imagerie
3 × 48 MP · 360° × 235° · ouverture f/2
Caméra de vision
1080p RGB · 80° × 47° · ouverture f/2,2
Caméras actives
Mobile : 1 × 1080p + 2 × 48 MP · terrestre : 3 × 48 MP
GNSS & RTK
BDS, GPS, GLONASS, Galileo, QZSS · H : 8 mm + 1 ppm, V : 15 mm + 1 ppm RMS · PPK
Autonomie
3,5 h avec deux poignées · 43,2 Wh · 24 W · batterie de poignée + alimentation DC
Poids
1,65 kg (unité principale) · 2,23 kg avec batterie, socle et RTK
Dimensions
108 × 173 × 433 mm
Environnement
IP54 · -20 °C à 50 °C en service
Données
512 Go, extensible à 1 To · Wi-Fi, USB-C
Polyvalent dans tous les métiers

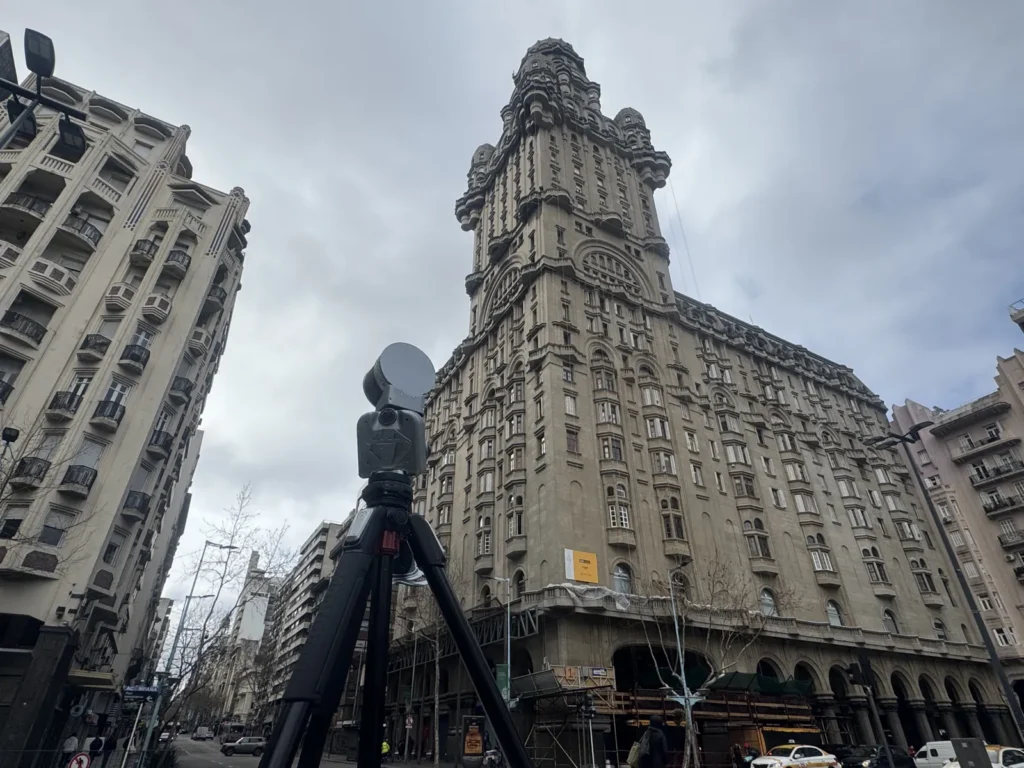

Architecture & construction
Relevés de façades, patrimoine, récolement et flux BIM, avec le détail du mode terrestre.

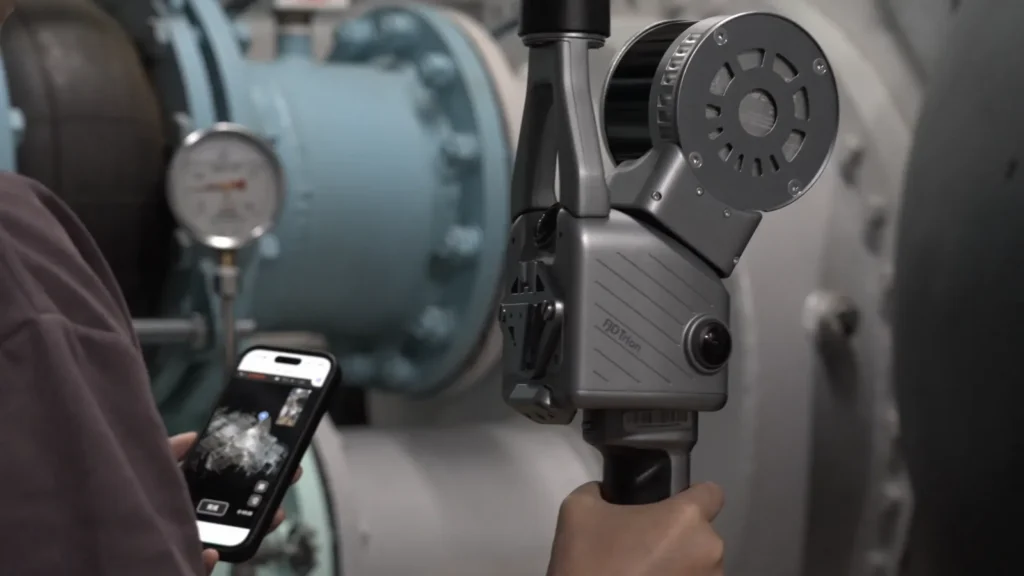

Ingénierie industrielle
Tuyauteries, équipements et locaux techniques relevés au millimètre pour vos études de modification.
Infrastructures
Routes, ouvrages et tunnels couverts en mobile, sur véhicule ou sur drone, puis détaillés sur trépied.

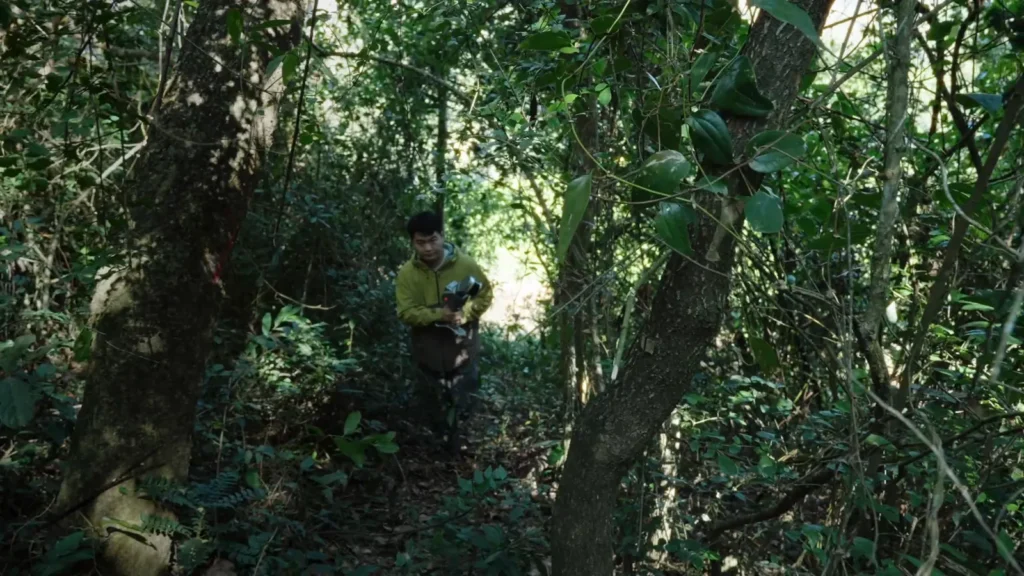

Forêts
Inventaires et analyses forestières en sous-bois dense, là où le GNSS ne passe pas.

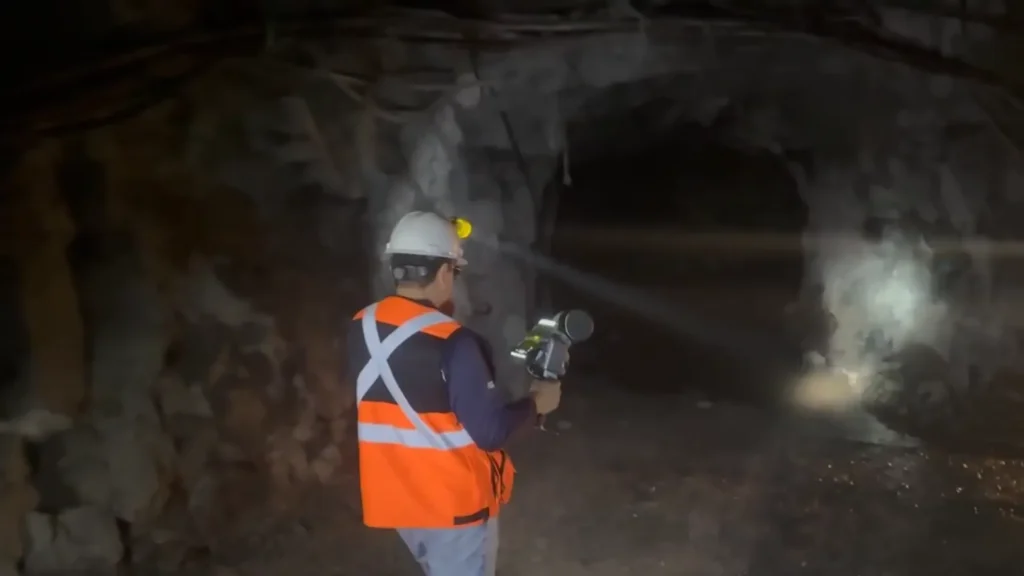

Mines & carrières
Galeries, fronts de taille et stocks relevés en mobile, avec des stations précises aux points critiques.

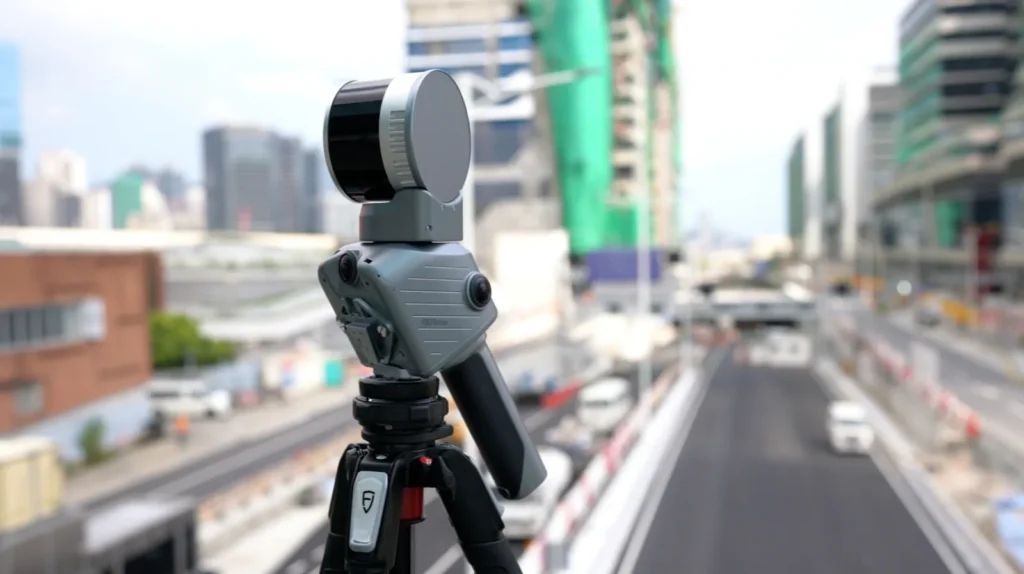

Topographie & cartographie
Levés géoréférencés par RTK ou PPK, du plan d'ensemble au détail de la voirie.
Quel scanner FJ Dynamics choisir ?
Trion T1
Le choix hybride : couverture mobile et précision millimétrique sur trépied dans un seul appareil.
Trion S2
Les grands sites en mobile : jusqu'à 300 m de portée, et monté sur drone, véhicule ou robot quadrupède.
Découvrir le FJD Trion S2 →Trion X1
Les missions guidées : parcours à l'écran, anomalies marquées en 3D et notes vocales pour un rapport direct.
Découvrir le FJD Trion X1 →Questions fréquentes sur le FJD Trion T1
Quelle différence entre le mode mobile et le mode terrestre ?
En mode mobile, vous scannez en marchant (ou sur véhicule, sur drone) pour couvrir vite un grand site, avec une précision relative ≤ 1 cm. En mode terrestre, le T1 est posé sur trépied pour des stations fixes plus précises : 4 mm à 10 m et 8 mm à 30 m.
Peut-on combiner les deux relevés ?
Oui. Les nuages mobiles et terrestres se traitent séparément ou se fusionnent en un seul nuage dans FJD Trion Model. Le SLAM multi-capteurs enregistre la position des stations pendant vos déplacements, ce qui accélère le recalage.
Combien de temps dure une station en mode terrestre ?
30 secondes pour la plus rapide, jusqu'à 2 minutes pour une densité plus élevée, avec la même précision nominale.
Le T1 est-il géoréférencé ?
Oui. Le module RTK intégré (BDS, GPS, GLONASS, Galileo, QZSS) atteint 8 mm + 1 ppm en horizontal, et le mode PPK permet un post-traitement lorsque la correction temps réel n'est pas disponible.
Quelle est l'autonomie ?
Environ 3,5 heures avec deux poignées-batteries, pour une consommation de 24 W. Une alimentation DC est aussi possible.
Peut-on voir le T1 en démonstration ?
Oui. DART Solutions organise des démonstrations sur votre site dans les deux modes et forme vos opérateurs au scanner et à FJD Trion Model.
Couverture et précision sur le même projet ?
Parlez-nous de votre site : BTP, industrie, infrastructures, mines ou forêts. Nous organisons une démonstration du T1 en mode mobile et terrestre, et formons vos équipes.
