GAMME FJ DYNAMICS · SCANNER LIDAR MOBILE

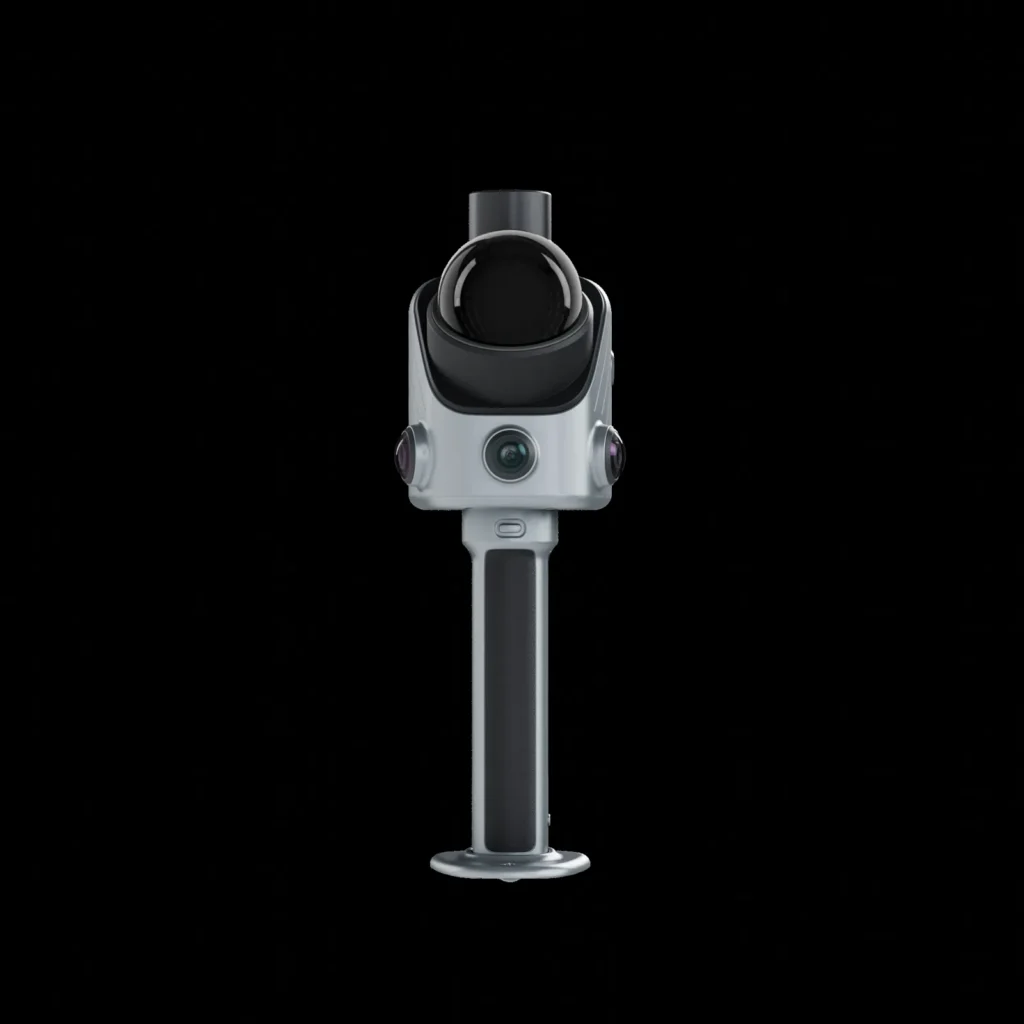

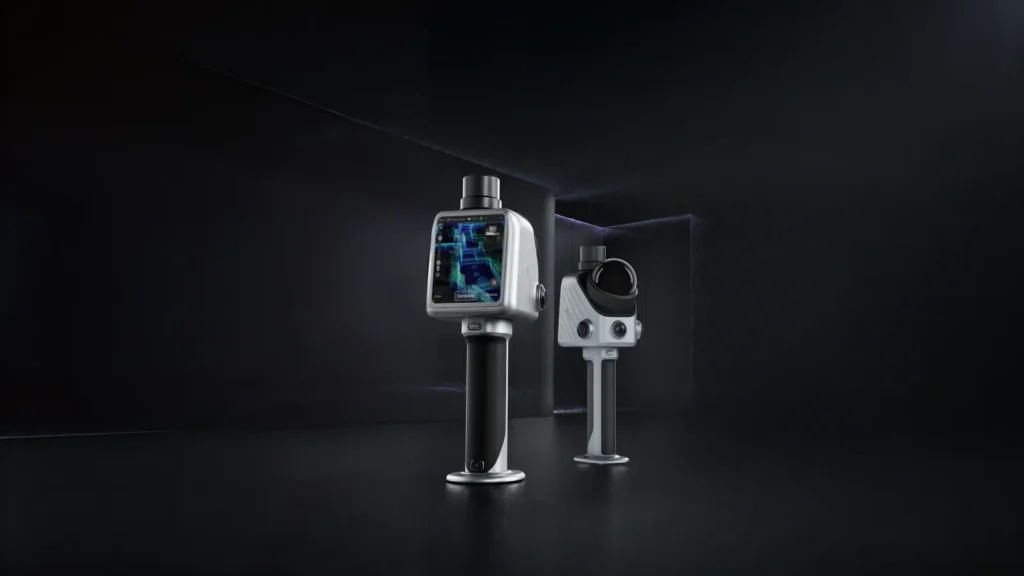

FJD Trion X1
Le scanner LiDAR portable qui guide vos équipes sur le terrain. LiDAR, GNSS, imagerie 360° et écran intégré dans un seul appareil : vous définissez la mission, l'opérateur la suit pas à pas, et le relevé 3D arrive annoté, prêt à produire un rapport.

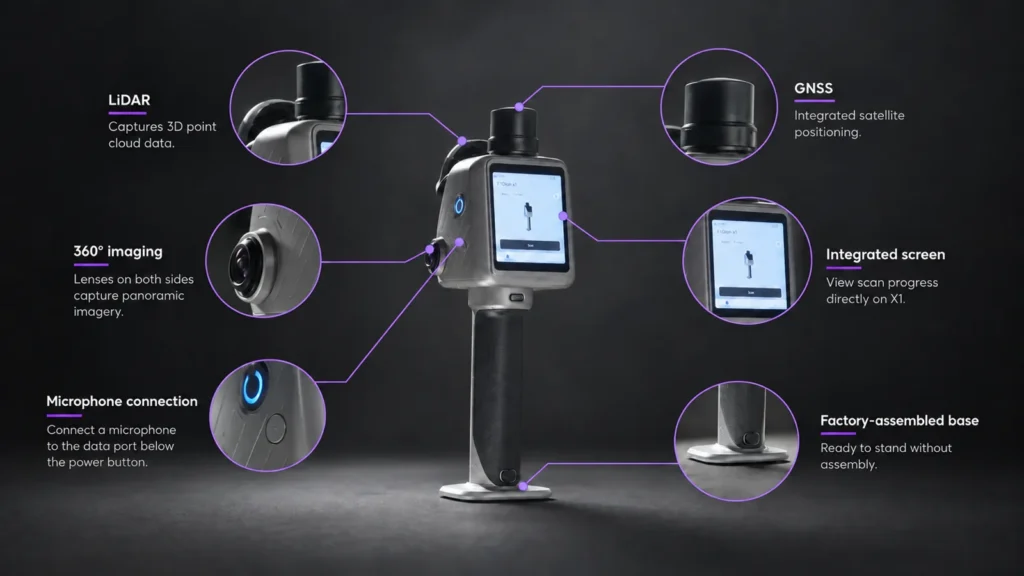

Un seul appareil pour toute la capture terrain
LiDAR 384 000 pts/s
Nuage de points dense, précision relative ≤ 1 cm après traitement.
GNSS intégré
Positionnement satellite pour géoréférencer vos relevés.
Imagerie 360°
Deux caméras 48 MP pour des panoramas couleur complets.
Écran OLED 3,9"
L'opérateur voit ce qu'il vise et ce qu'il capture, sans téléphone.
Micro externe
Branchez un micro pour dicter vos observations pendant le scan.
Socle monté d'usine
Prêt à poser, prêt à scanner : aucune installation sur site.
Partez de la mission, pas du scan
Envoyer quelqu'un sur site, c'est facile. S'assurer qu'il rapporte les bonnes données l'est beaucoup moins. Avec le X1, vous confiez une tâche de capture précise à votre équipe : l'opérateur la reçoit sur l'appareil et suit les étapes jusqu'au rapport final.
1. Préparez la mission au bureau
Dans FJD Trion Model Web, définissez la zone, tracez le parcours et fixez les priorités. La mission est envoyée directement sur le X1 de l'opérateur.

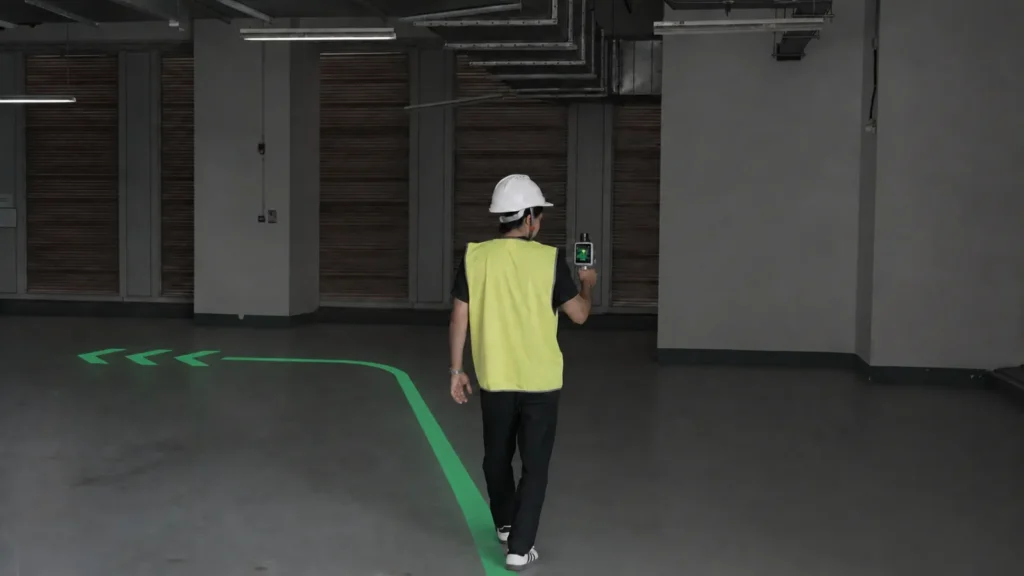

2. Suivez le parcours guidé
L'opérateur suit les indications de parcours à l'écran pendant le scan : il capture ce qui a été demandé, sans rien oublier.

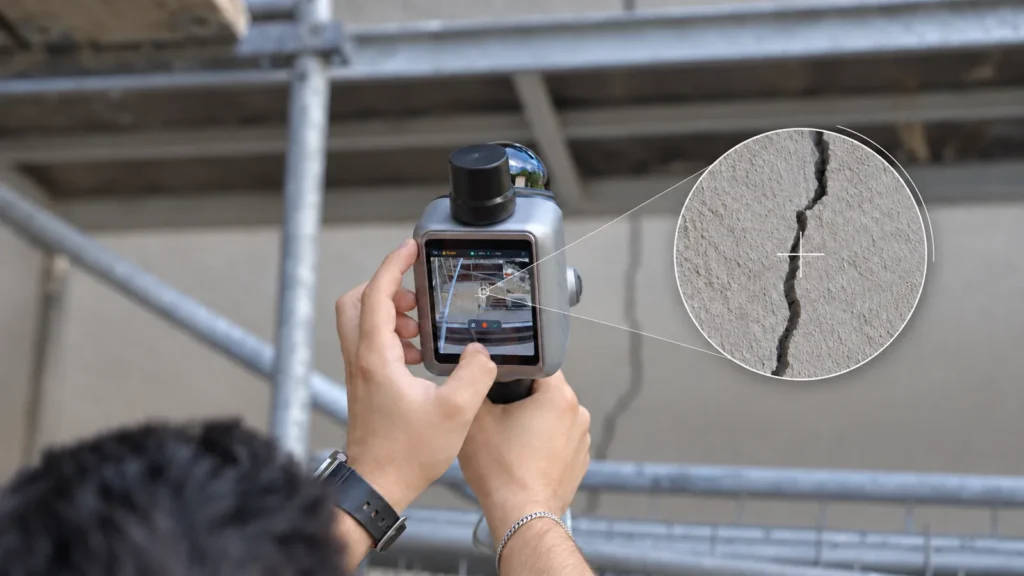

3. Marquez les anomalies en 3D
Au réticule, chaque anomalie (fissure, réserve, défaut) est rattachée à sa position exacte dans le relevé 3D.

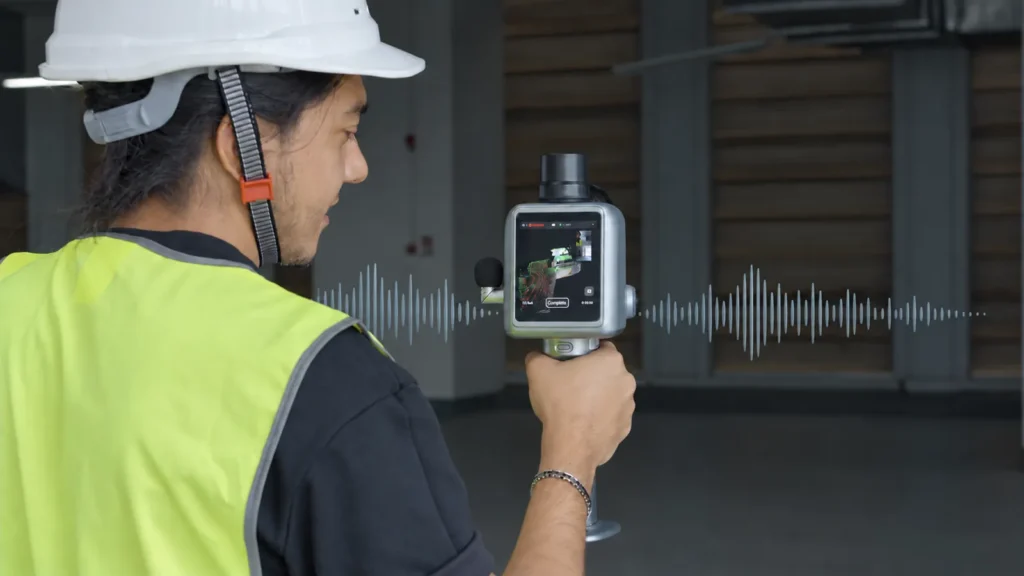

4. Donnez de la voix à chaque constat
Dictez vos observations dans n'importe quelle langue pendant le scan. Model Web les transcrit pour la relecture.

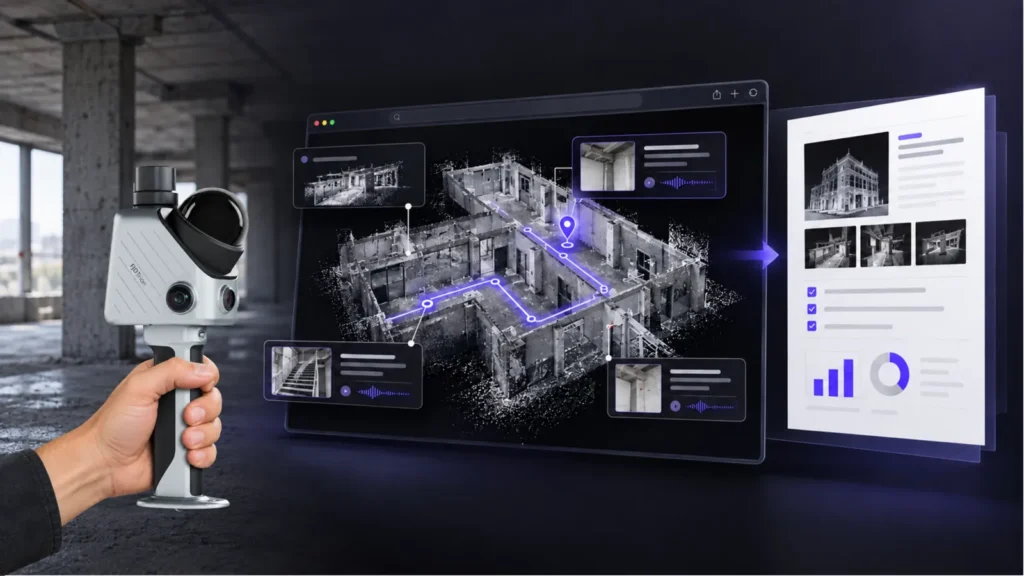

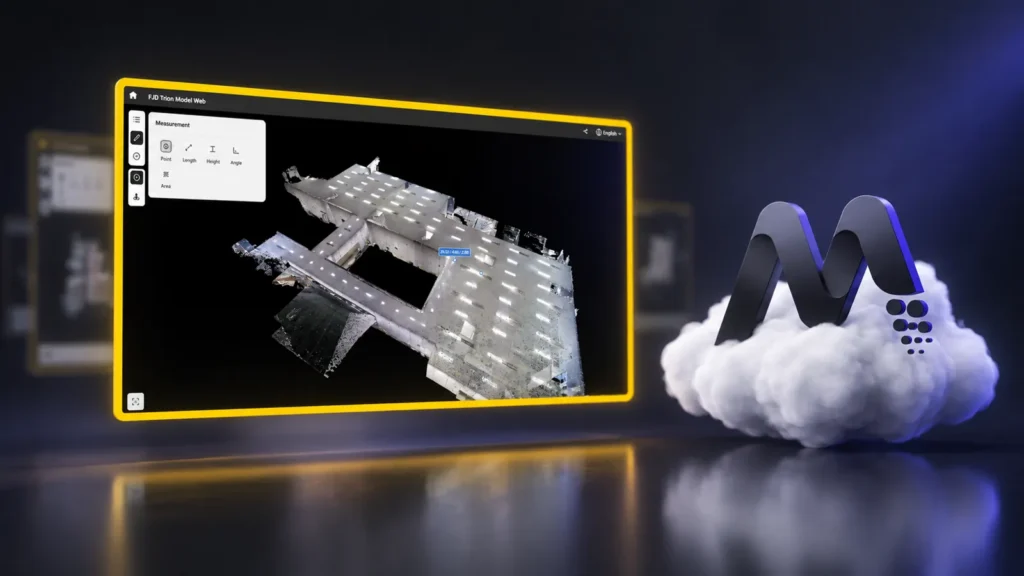

Du terrain au rapport
Relevé 3D, parcours, marqueurs d'anomalies et transcriptions se retrouvent dans Model Web. Vous générez un rapport prêt à être relu, partagé et suivi d'actions.
Fiche technique du FJD Trion X1
Débit LiDAR
384 000 points/s
Portée
40 m à 10 % de réflectivité · 70 m à 80 %
Précision*
Relative ≤ 1 cm · absolue 3 cm (nuage post-traité)
Champ de vision LiDAR
360° × 62° · laser classe 1, sans danger pour les yeux
Caméra frontale
80° × 44° · 1280 × 1024
Caméra panoramique
360° × 360° · 2 × 48 MP · export JPG
SLAM & reprise
SLAM visuel · reprise de scan après interruption
Écran
OLED 3,9" · 1280 × 1024
Autonomie
Jusqu'à 5 h avec un jeu de 2 batteries · ~18 W · charge rapide 67 W, charge double simultanée
Dimensions & poids
114 × 152 × 329 mm · 900 g (unité) · 1,3 kg (ensemble complet)
Environnement
IP54 · -20 °C à 50 °C en service · -40 °C à 60 °C en stockage
Données
512 Go, extensible à 1 To · LAS, PLY, PTS, E57 · Wi-Fi, USB-C, clé USB
* Précision mesurée en laboratoire. Les résultats réels dépendent de l'environnement, de la méthode et des conditions d'utilisation.
Pensé pour les projets à forte valeur

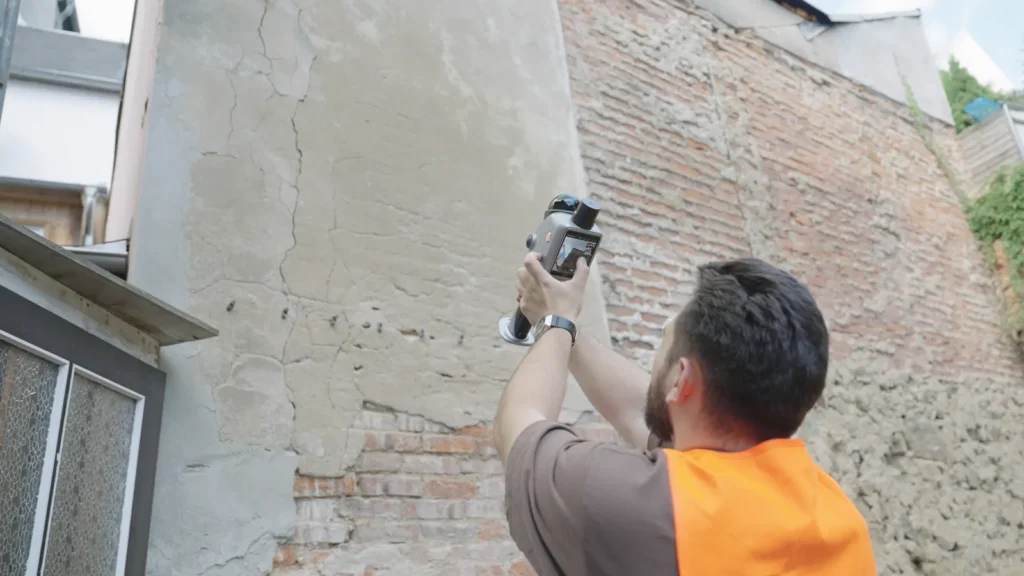

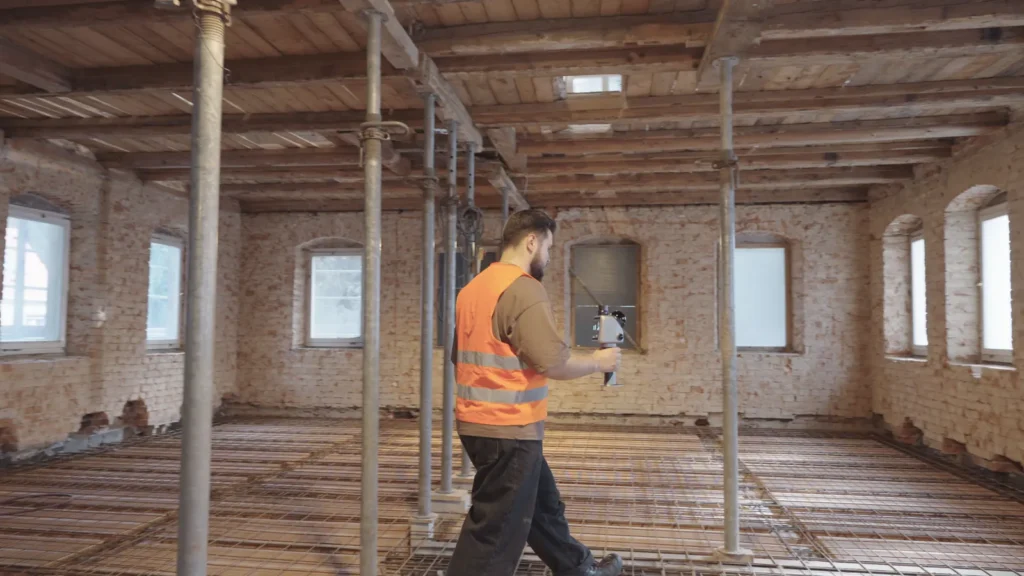

BTP & relevé de l'existant
Construction, rénovation, lots techniques (CVC, électricité, plomberie) et dossiers de récolement.

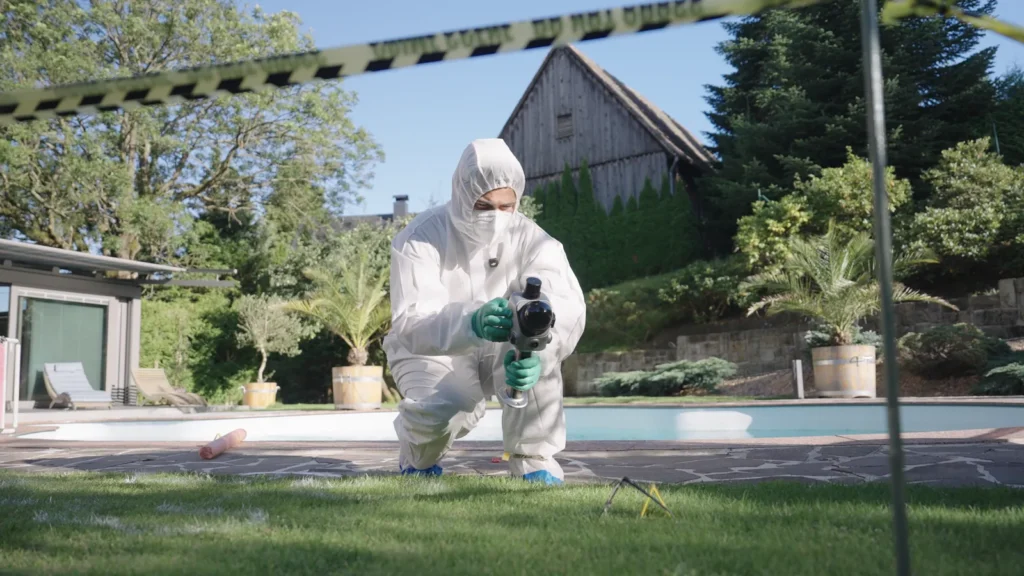

Constat d'incident & sûreté
Relevés 3D et panoramiques pour documenter un incident ou appuyer une enquête.

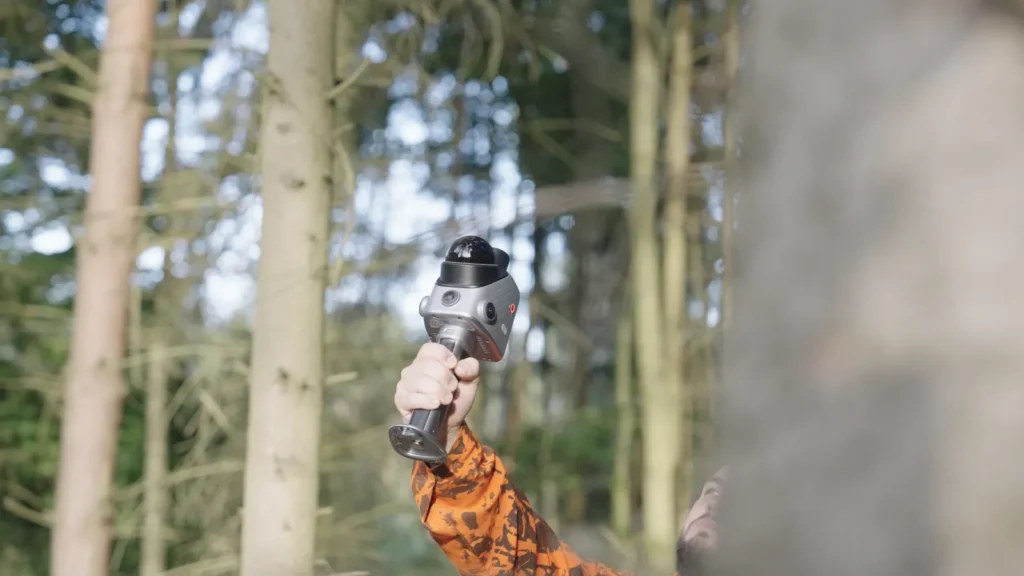

Arbres urbains & campus
Inventaire d'arbres, voiries de campus, espaces verts et aménagements paysagers.
Carrières & stocks
Cubatures de stocks et de matériaux, positionnées et géoréférencées grâce au GNSS.
Le X1 avec DART Solutions
DART Solutions vous accompagne de la démonstration à la mise en service : essai sur votre site, formation de vos opérateurs et prise en main de FJD Trion Model Web. Pour aller plus loin, nous étudions avec vous l'automatisation des relevés par nos robots quadrupèdes et notre plateforme de pilotage.
Questions fréquentes sur le FJD Trion X1
Quelle est la précision du FJD Trion X1 ?
Après post-traitement, la précision est inférieure ou égale à 1 cm en relatif et de 3 cm en absolu. Ces valeurs sont mesurées en laboratoire : le résultat réel dépend de l'environnement, de la méthode de relevé et des conditions sur site.
Faut-il un récepteur GNSS externe ?
Non. Le X1 intègre son propre module GNSS pour positionner et géoréférencer vos relevés. Nous vous aidons à définir la méthode adaptée à votre niveau d'exigence en géoréférencement.
Quels formats de fichiers le X1 exporte-t-il ?
Les nuages de points sortent en LAS, PLY, PTS et E57, les images en JPG. Ces formats standard s'ouvrent dans la plupart des logiciels de topographie, de traitement de nuages de points et de BIM. Le transfert se fait en Wi-Fi, en USB-C ou sur clé USB.
Quelle est l'autonomie du scanner ?
Jusqu'à 5 heures avec un jeu de deux batteries, pour une consommation d'environ 18 W. Le chargeur rapide 67 W recharge les deux batteries simultanément.
Le X1 fonctionne-t-il en extérieur et par mauvais temps ?
Oui. Il est certifié IP54 (poussière et projections d'eau) et fonctionne de -20 °C à 50 °C, en intérieur comme en extérieur.
Peut-on voir le X1 en démonstration ?
Oui. DART Solutions organise des démonstrations sur votre site et forme vos opérateurs à la prise en main du scanner et de FJD Trion Model Web.
Voir le X1 en action sur votre site ?
Parlez-nous de votre projet : relevé de l'existant, suivi de chantier, inspection ou cubatures. Nous organisons une démonstration et vous aidons à choisir la bonne configuration.
